Uloga industrijskog računara u svakoj vezi
1. Snimanje slike: općenito, to je kamera mrežnog porta i USB kamera. Što je veća brzina interfejsa i propusni opseg, veća je gornja granica snimljenih piksela i okvira slike. (većina koristi USB 3.0 i Intel čipove 1g, 2.5G i 10g)
2. Vizuelna analiza: analizirajte snimljene slike. Što su veći pikseli slike, to je više tačaka analize i veća je potražnja za GPU-om i grafičkom karticom. U istom slučaju, što je veća performansa grafičke kartice, veća je i brzina analize. (nezavisna grafička kartica se općenito koristi za opremu za otkrivanje velike brzine)
3. Razdvajanje kolosijeka: općenito, otkriveni problemi su razdvojeni prema različitim atributima. Na primjer, ako je hrana samo prazna i nema stvari, filtrira je jak vjetar. Generalno, serijski port šalje signal zatvaranja prekidača ili povezuje PLC za složenije operacije.
Primjeri stvarne upotrebe:

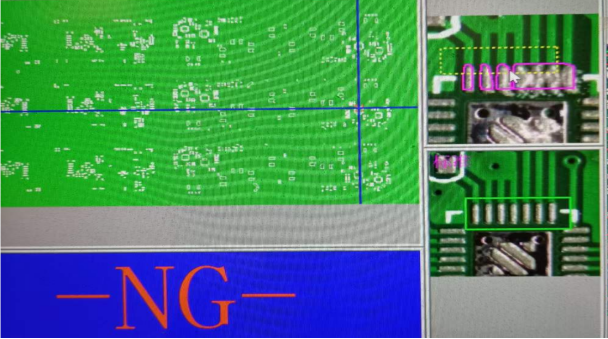

SMT detekcija efekta kalaja
Analizom i poređenjem sa postavljenom slikom, utvrđeno je da će ploča sa efektom punjenja lima koji nije u skladu sa standardom imati ng grešku. U ovom koraku, robotska ruka će ga automatski odnijeti ili će teći do mjesta za popravku u sljedećem koraku, a njime će upravljati osoblje za popravku. U slučaju niske automatizacije, neko će otvoriti poklopac i odnijeti PCB ploču, a zatim pritisnuti start za nastavak proizvodnje.
Detekcija aplikatora filma pozadinskog osvjetljenja:
Manipulator zalijepi film pozadinskog osvjetljenja mobilnog telefona kroz mrežni port ili USB kako bi uhvatio pravi objekt, a zatim se vrši analiza. Nakon potvrde da su pozicije materijala ispravne, ulazi se u sljedeći korak kombinacije, a zatim kamera hvata film kako bi osigurala da je pasta konzistentna i da teče u sljedeći korak;
Oni su relativno komplikovani, broj pročitanih okvira slike nije veliki, a potrebni kapacitet za obradu grafike nije visok. U osnovi, većina mašinskih interfejsa može zadovoljiti standarde.
Oprema za testiranje komponenti:
Ova vrsta detekcije je brza. Desetine ili čak stotine komada se detektuju svake sekunde. Broj očitanih piksela nije velik, broj okvira je vrlo velik i nema gubitka kadrova. Ova vrsta detekcije zahteva relativno visoke mrežne interfejse. Generalno se koriste Intel gigabitne mrežne kartice. Međutim, sa poboljšanjem brzine opreme, zahtjevi za snimanje slike i obradu slike mrežnog sučelja su također veći. Onda moramo ići ukorak s tržištem i nadograđivati.
